在半导体封测、医疗设备视窗、精密电子包装等领域，“看得清”与“防得住”是一对长期并存却难以兼得的要求。纯ABS本身具备良好的透光性和力学性能，但不具备防静电功能：表面电阻率高达10¹⁴-10¹⁶ Ω·cm，摩擦起电后静电荷无法快速泄放，容易导致灰尘吸附、元器件击穿或信号干扰。赋予透明ABS防静电功能，涉及材料科学和加工工艺的多重挑战。
一、透明防静电ABS的三大技术挑战
挑战一：透明与防静电在材料层面的根本矛盾
要让塑料具备防静电功能，主流路径是添加导电填料或抗静电剂。导电炭黑、碳纤维等填料虽然防静电效果稳定、不依赖环境湿度，但添加后材料呈黑色不透明。为了保持透明，必须放弃炭黑路线，转而使用抗静电剂。但传统小分子抗静电剂与透明ABS基材的相容性有限，添加量稍高就会析出，在制品表面形成白雾或油斑，直接破坏透明度。

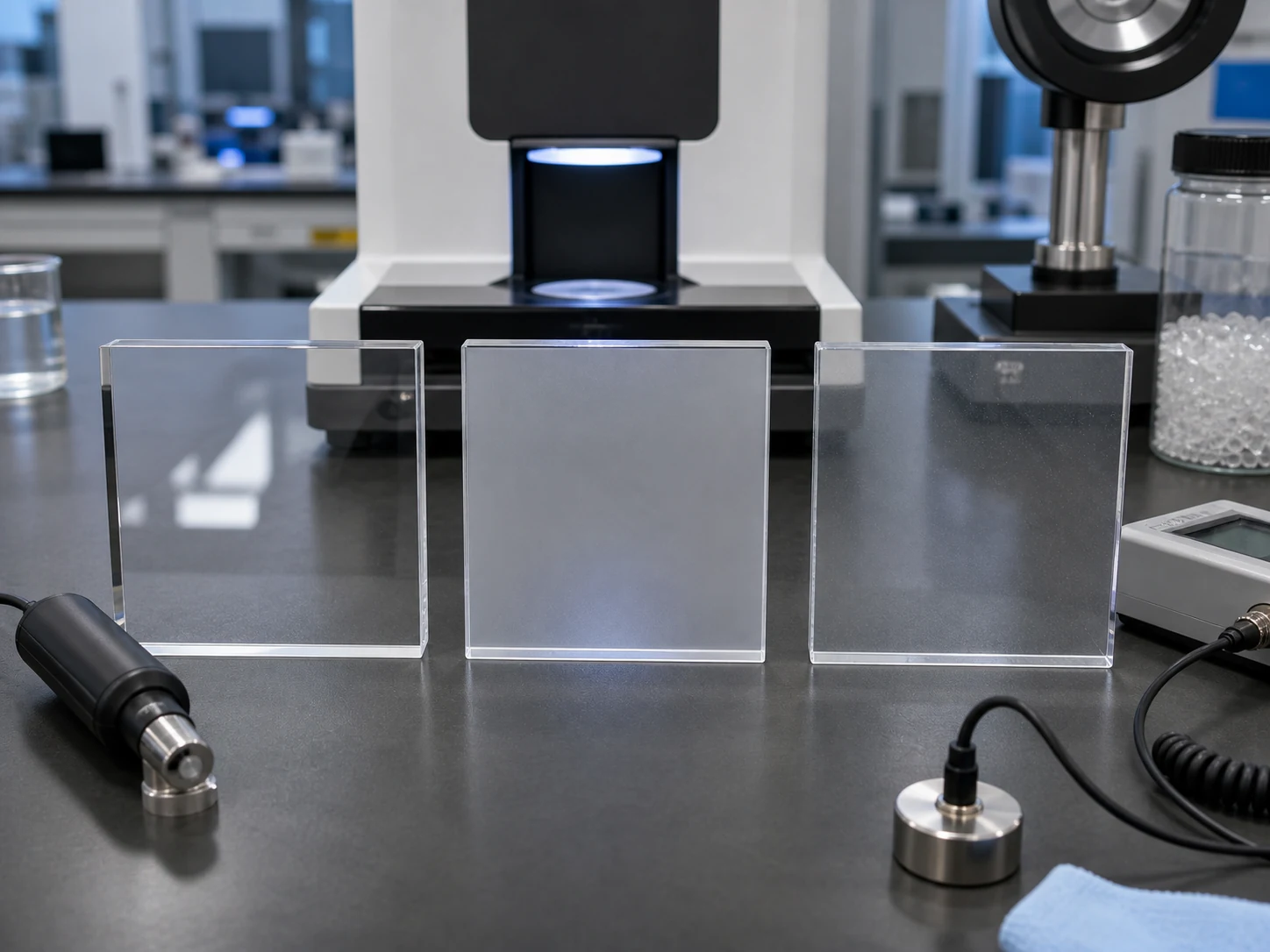

更棘手的是折射率匹配问题。透明ABS的透光率依赖于基体与添加剂之间折射率的接近程度。如果抗静电剂的折射率与ABS基材差异过大，光线在两相界面发生散射，雾度升高、透光率下降。这正是很多“透明防静电”材料实际透光率只有60%-70%的根本原因。
挑战二：防静电的“永久性”如何保证
表面涂覆型抗静电剂可以让透明制件获得短期防静电效果，但抗静电层容易因擦拭、水洗或环境湿度变化而衰减，有效期有限。在洁净室环境中，托盘和面板需要频繁用酒精擦拭消毒：这种日常操作对涂覆型方案是致命的，抗静电层在数月内就会被消耗殆尽。
迁移型抗静电剂同样存在问题：抗静电剂分子从内部迁移到表面起作用，但迁移速率会随时间下降，且擦拭会加速消耗。材料出厂时电阻合格，使用半年后失效：这是行业长期存在的隐蔽问题。
挑战三：注塑工艺窗口极为狭窄
透明防静电ABS对注塑工艺高度敏感。干燥不充分时，水分残留会导致制品表面出现银纹和气泡，直接破坏透光率这一光学指标。注塑温度过高，抗静电剂可能热分解，防静电性能衰减；温度过低，熔体流动性不足，制品表面光泽度下降。模具温度同样关键：模温偏低时，抗静电剂分散相被“冻结”在取向状态，产生雾斑。此外，注射速度、背压、保压时间等参数的微小波动，都可能影响抗静电剂在制品不同位置的分布均匀性，导致电阻率局部超标。
二、技术路线的选择逻辑
| 技术路线 | 透光性 | 防静电持久性 | 湿度依赖性 | 典型表面电阻 |
|---|---|---|---|---|
| 导电填料填充（炭黑/碳纤维） | 不透明（黑色） | 永久 | 无 | 10³-10⁶ Ω |
| 表面涂覆抗静电剂 | 高（初期） | 差（数月衰减） | 有 | 10⁶-10⁹ Ω |
| 迁移型抗静电剂 | 较高 | 中（逐步衰减） | 强 | 10⁹-10¹¹ Ω |
| 高分子永久抗静电剂 | ≥85% | 永久 | 弱 | 10⁸-10¹⁰ Ω |
从表中可以看出，高分子永久抗静电剂是唯一同时满足“高透光”和“永久防静电”的技术路线。
三、科透仕的解决方案：DGK-ABS KJD890TM
科透仕的DGK-ABS KJD890TM采用了高分子型永久抗静电剂与透明ABS基材熔融共混的技术路线。
其核心逻辑是：抗静电剂不是靠小分子迁移到表面起作用，而是以聚合物形态与ABS基材共混，在基材内部形成亚微观尺度的导电网络。这个网络提供稳定的静电耗散通道，同时将可见光散射控制在较低水平。由于抗静电组分锚固于基材中，不迁移、不析出，经多次水洗或长期存放后表面电阻率不发生显著变化。
关键性能指标：
| 性能项目 | 测试标准 | 典型值 |
|---|---|---|
| 透光率（2mm） | ASTM D1003 | ≥87% |
| 雾度（2mm） | ASTM D1003 | <8% |
| 表面电阻率 | ASTM D257 | 2×10⁸ - 8×10⁸ Ω·sq |
| 拉伸强度 | GB/T 1040-2006 | 39 MPa |
| 弯曲强度 | GB/T 9341-2008 | 57 MPa |
| 悬臂梁缺口冲击强度 | GB/T 1843-2008 | 12.3 kJ/m² |
| 熔体流动速率（220°C/10kg） | GB/T 3682-2000 | 48 g/10min |
| 热变形温度（0.45MPa） | GB/T 1633-2000 | 85°C |
在透明防静电ABS品类中，87%的透光率属于较高水平。熔体流动速率48g/10min，流动性强，充模顺畅，可大幅缩短注塑成型周期。
关键验证数据：
- 500次酒精擦拭后，电阻率变化小于1个数量级，仍保持在10⁸-10⁹ Ω·sq范围内
- 15% RH低湿度环境下，电阻率变化小于2倍，证明不依赖环境湿度
- 60°C水煮24小时后，电阻率上升小于30%
四、应用场景
DGK-ABS KJD890TM的应用场景覆盖了半导体和电子制造的多个环节：
半导体与电子制造：晶圆传输视窗、防静电周转箱、显示屏盖板、芯片防静电包装盒。操作人员无需打开包装即可确认内部物料状态，视觉系统可直接透过包装完成识别。
医疗设备：监护仪显示屏盖板、培养箱观察窗、生物安全柜视窗。满足医疗设备频繁酒精擦拭的耐久要求。
洁净室与实验室：洁净室设备外壳、试管架（需防静电吸附灰尘）、工业仪表面板。
消费电子与家电：透明外壳、高端玩具/模型、控制面板。
五、客户案例：医疗监护仪面板的完整验证过程
背景与初始方案

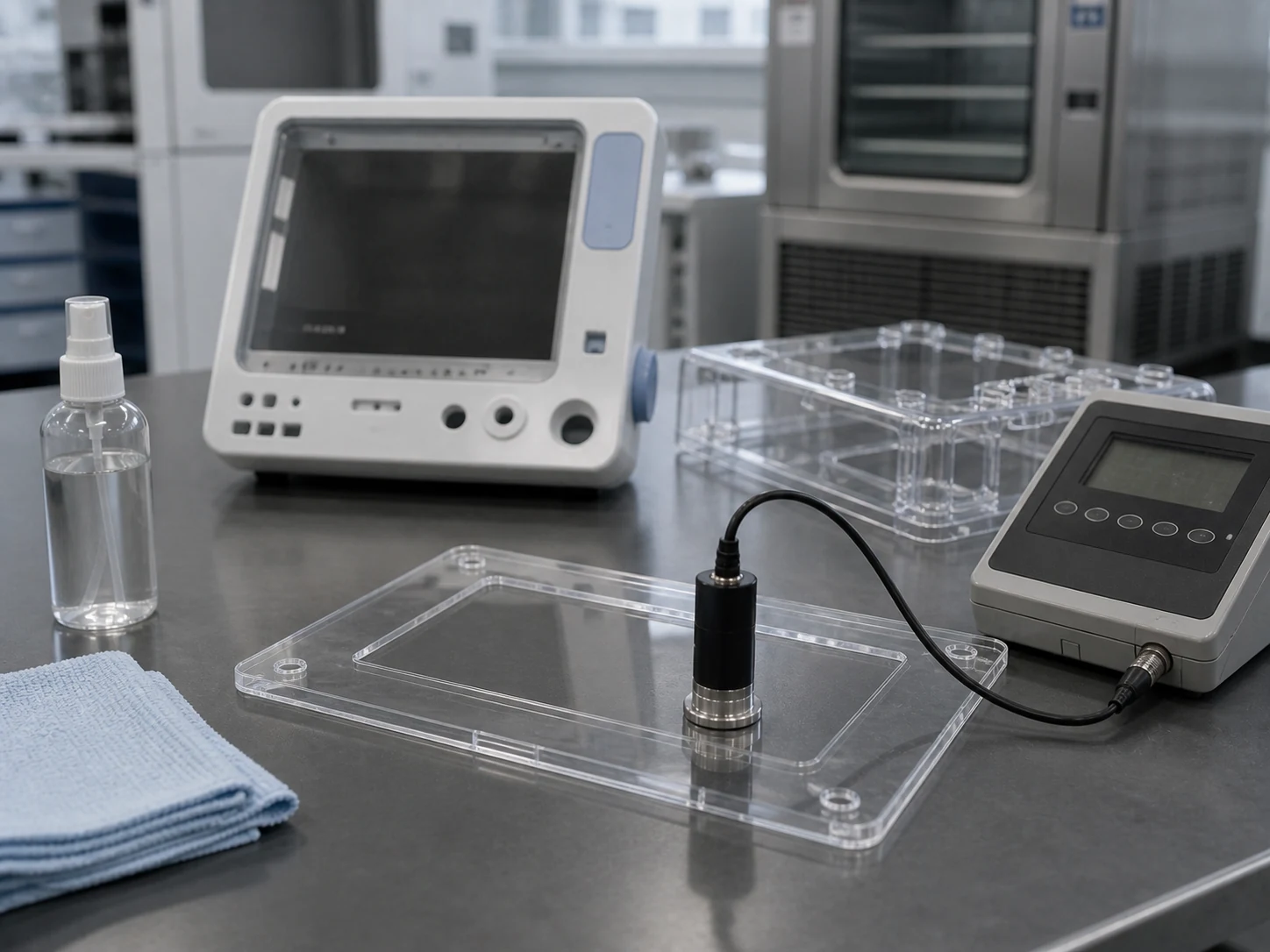

某国产医疗设备品牌的监护仪，前面板需满足两项要求：透明（便于医护人员读取屏幕信息）和防静电（防止屏幕吸尘影响清晰度）。客户原采用表面喷涂抗静电剂的普通透明ABS盖板。
遇到的困难
出厂时表面电阻合格、透光率达标，但在ICU环境中每天需用75%酒精擦拭消毒数次。使用3到6个月后，抗静电涂层被消耗殆尽，电阻失效。屏幕因静电吸尘影响读数的问题集中爆发。
客户尝试调整喷涂工艺、更换不同型号的抗静电剂，但均未能解决“半年失效”的痛点：表面涂覆方案的衰减是材料层面的结构性问题，而非工艺问题。
方案切换与调试过程
客户切换至DGK-ABS KJD890TM。科透仕技术团队协助客户完成了完整的验证测试：

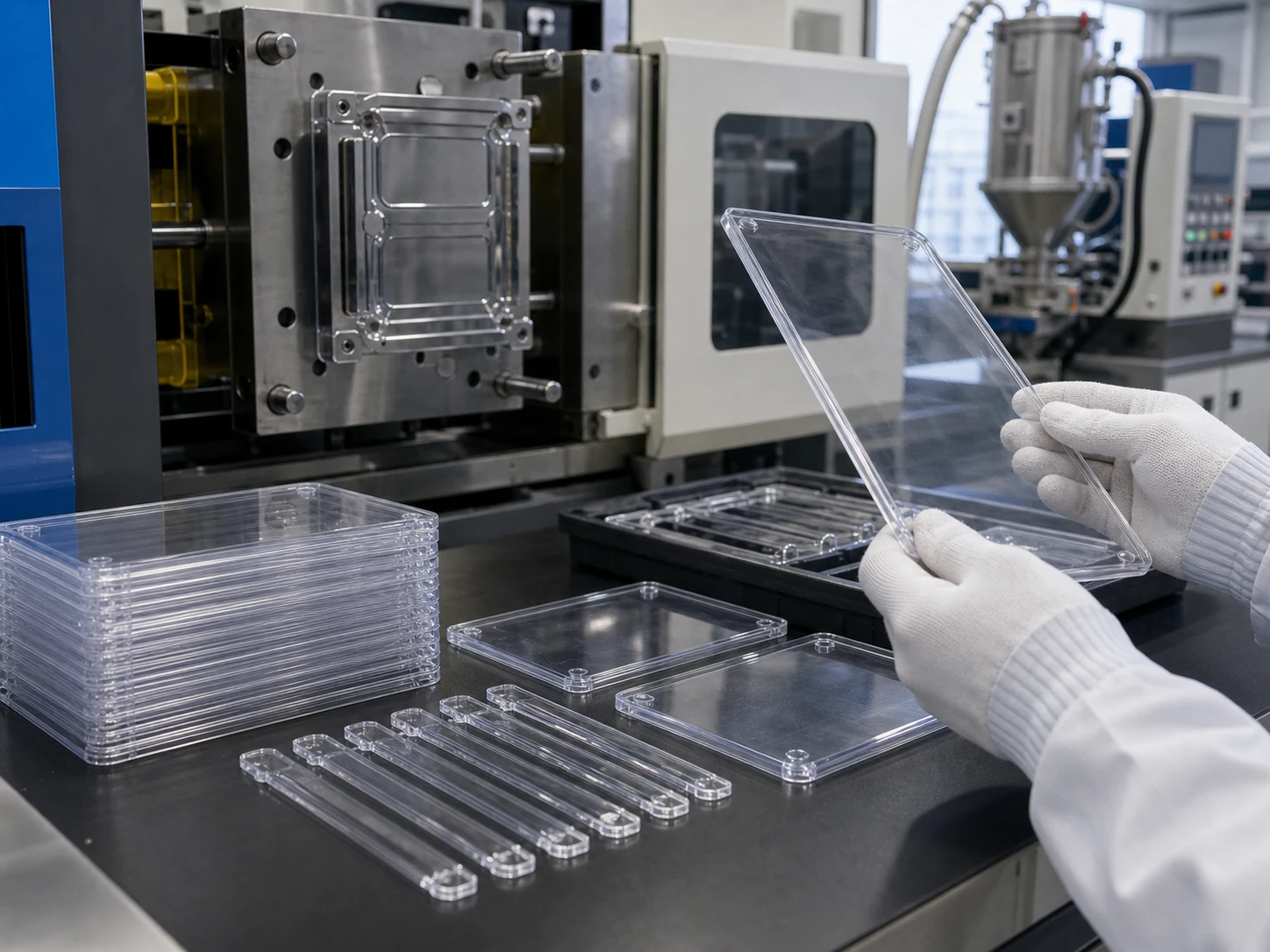

第一轮：按推荐工艺试模。干燥温度85°C、干燥时间4-5小时、注塑温度195-210°C、模具温度70°C。透光率87%达标，表面电阻率实测3.2×10⁸ Ω·sq达标。但在薄壁区域（约1.2mm）出现轻微雾斑。
第二轮：排查雾斑根源。科透仕技术人员驻厂排查，发现雾斑集中在制品壁厚较薄的区域和熔体流动末端。分析认为，薄壁区域熔体流动速度快、剪切强烈，抗静电剂分散相在高速剪切下发生取向，粒径增大，瑞利散射增强。调整方案：模具温度从70°C提升至75°C，注射速度改为多级注射（慢-中-慢）。
第三轮：验证与锁定。调整后雾斑完全消失，透光率稳定在87%以上。表面电阻率在制品不同位置的极差控制在0.5个数量级以内，满足客户“同一制品电阻差异不超过1个数量级”的要求。
最终成果：
| 对比维度 | 原喷涂方案 | DGK-ABS KJD890TM |
|---|---|---|
| 透光率 | ~87% | ≥87% |
| 表面电阻（初始） | 合格 | 2×10⁸-8×10⁸ Ω·sq |
| 500次酒精擦拭后电阻 | 失效 | 仍保持在10⁸-10⁹ Ω·sq |
| 15% RH低湿度电阻变化 | 大幅上升 | <2倍 |
| 使用寿命 | 3-6个月 | 永久 |
| 累计交付 | - | 15万件 |
| 客户投诉 | 频繁 | 零 |
该材料已在医疗监护仪面板领域实现批量商用，同时应用于半导体洁净室观察窗、光学检测设备面板、无人机地面站显示屏盖板等场景。
六、小批量验证与批次一致性
科透仕提供5kg起订的小批量验证服务，样品交付72小时。公司拥有8条产线，月产能800吨，批次电阻率Cpk≥1.33。每批次附带国标物性检测报告，批次透光、防静电性能统一稳定，并提供注塑工艺窗口卡和模具设计建议。
七、总结
透明防静电ABS的技术挑战集中在三个层面：如何在保持高透光率的同时实现防静电功能、如何让防静电效果“永久”而不衰减、如何在狭窄的注塑工艺窗口中获得稳定的制品品质。
DGK-ABS KJD890TM通过高分子永久抗静电剂的技术路线，在透光率≥87%、表面电阻率2×10⁸-8×10⁸ Ω·sq、500次酒精擦拭后电阻率变化小于1个数量级等指标上提供了可验证的数据。该材料已在医疗监护仪面板、半导体洁净室观察窗、光学检测设备面板等场景实现批量应用，累计交付15万件，客户投诉率为零。
技术资料及样品信息可通过科透仕官方渠道获取。
