透明防静电芯片托盘为什么失效?3种逻辑与解决方案

芯片托盘出厂时电阻合格,不代表清洗、低湿、注塑和自动化搬运后仍然可靠。真正需要排查的是材料表面是否衰减、制件各位置是否一致,以及托盘能否与完整ESD控制体系协同工作。

透明防静电芯片托盘在半导体搬运环境中接受电学与外观验证

文章问答

芯片托盘失效判断中的关键问题

表面电阻合格,托盘就一定安全吗?

不一定。还要检查低充电特性、实际制件多点一致性、清洗和低湿后的变化,以及包装在EPA内外所需的耗散或屏蔽性能。

为什么低湿环境必须复测?

迁移型抗静电方案可能依赖表面吸湿形成导电层。相对湿度下降后,初始合格的数据可能明显漂移,因此应按真实车间湿度调节后再测。

芯片托盘应该测哪些位置?

至少覆盖浇口附近、流动中段、流动末端、熔接痕、薄壁区和芯片直接接触区,不能用单点结果代表整件。

降低电阻能否直接解决CDM风险?

不能。CDM与器件自身带电、接触分离和对较低电位导体快速放电有关,需要结合器件耐受等级、低充电包装、接地、等电位和必要的离子化控制。

先给结论:芯片托盘有三类失效,不是一个电阻值能解释

透明防静电芯片托盘的常见风险可以分为三个层次:第一,涂覆层或迁移型抗静电剂在擦拭、清洗和低湿环境中衰减;第二,注塑的温度、剪切、流动距离和熔接痕造成同一制件不同位置的电学与光学差异;第三,即使托盘电阻处于项目范围,器件自身带电后仍可能发生CDM放电。材料筛选、成型件验证和ESD系统评估缺一不可。

失效层次典型信号不能只看什么需要补充的证据
材料表面衰减低湿或清洗后阻值漂高出厂一次测量低湿、擦拭、清洗和存放前后对比
成型不一致流动末端、薄壁或熔接痕异常标准样板单点数据真实托盘多位置、跨批次测量
CDM系统风险器件接触较低电位导体时快速放电托盘电阻越低越好器件敏感度、低充电、接地与EPA控制

单位必须先统一:表面电阻以Ω表示,表面电阻率通常以Ω/□表示,体积电阻率以Ω·cm表示。只有测试方法、电极、试样状态、温湿度和读数时间一致时,数据才适合横向比较。

第一种失效:表面方案在清洗和低湿中逐步衰减

迁移型抗静电剂依靠小分子向材料表面迁移,并借助表面吸附水分降低电阻。擦拭和清洗会带走表面组分,低湿则可能减少形成导电通路所需的水分。表面涂覆方案也面临类似风险:涂层磨损后,下面的普通塑料并不具备相同的静电控制能力。

这类失效不能用固定的“几个月寿命”概括。配方、壁厚、清洗剂、擦拭压力、烘烤温度、湿度和使用频率都会改变结果。工程报告应记录处理前后的同一指标,而不是只写“永久防静电”或“长期有效”。

科透仕站内既有医疗监护仪面板项目提供了一个跨场景耐久案例:原透明ABS喷涂方案在ICU中长期接受75%酒精擦拭,常擦区域在3至6个月后出现静电吸尘问题;改用本体抗静电ABS并重新验证后,500次酒精擦拭后的表面电阻率仍处于10⁸-10⁹ Ω/□。这是特定客户、制件和测试条件下的项目记录,不代表所有芯片托盘都具有相同寿命。

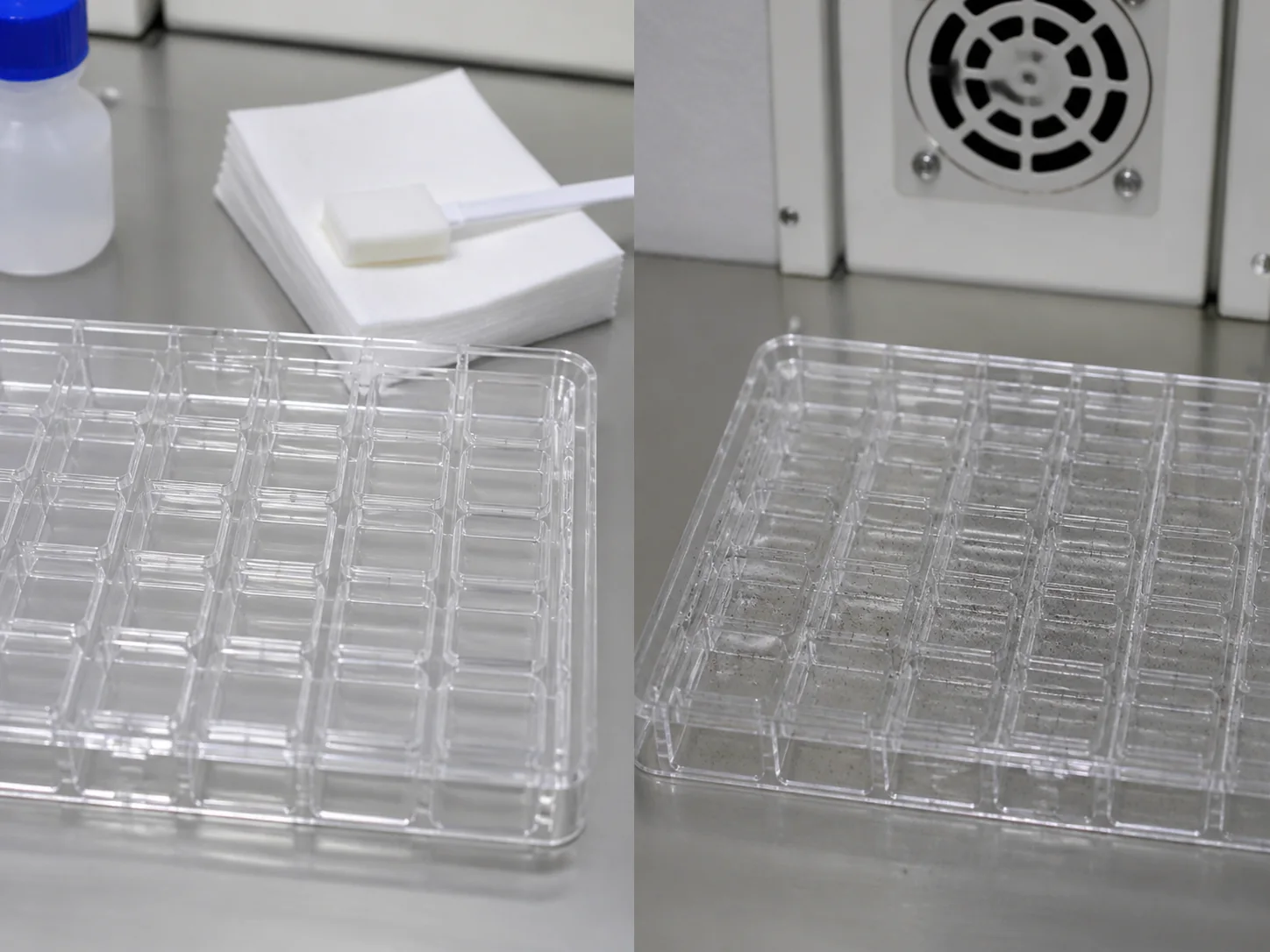

普通透明塑料吸尘与透明防静电材料控制表面粉尘的对比

第二种失效:注塑过程让同一托盘出现电学与光学不一致

物性表合格并不等于托盘合格。材料从料粒变成薄壁、多腔、长流程制件时,会经历干燥、塑化、剪切、分流、汇合和快速冷却。浇口附近、流动末端、熔接痕和芯片接触区可能得到不同的表面电学结果;透明制件还可能同时出现银丝、气泡、流痕和局部雾斑。

对炭黑、碳纤维等填料体系,取向、团聚和熔接界面会影响导电网络。对高分子型本体抗静电体系,虽然不存在相同形式的刚性填料取向,干燥、温度、剪切、壁厚和冷却条件仍会影响相态结构、外观与最终电学分布。因此,“本体改性”并不意味着可以跳过成型验证。

建议把工艺窗口写进试模记录

项目DGK-ABS KJD890TM参考条件现场应记录
干燥85°C,4-5小时设备、实际料温、露点、上机间隔
注塑温度195-210°C各段设定、实际熔体状态、停留时间
模具温度70°C起始参考两侧实测温度、局部温差
制件测点不少于浇口、中段、末端和熔接区厚度、方向、表面状态和测点编号

这些参数是试模起点,不是对所有模具的强制红线。托盘尺寸、流长比、浇口、色母、设备和目标阻值不同,最终窗口必须通过真实制件确认。

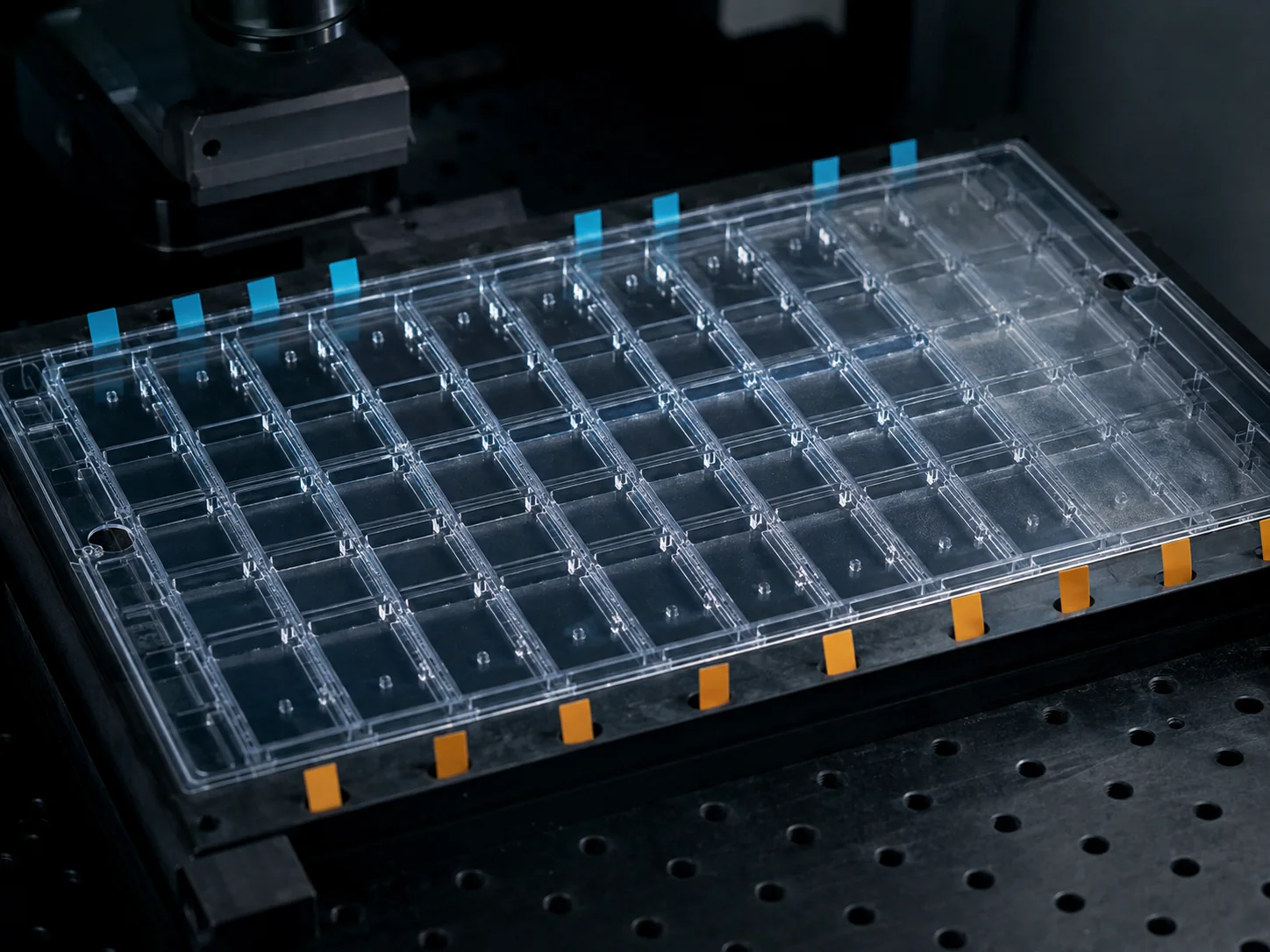

透明防静电ABS薄壁制件在不同注塑工艺条件下进行多点验证

第三种失效:托盘阻值合格,但CDM风险仍然存在

CDM(Charged Device Model,带电器件模型)描述的是器件自身带电后,接触较低电位导体并快速放电的事件。芯片可能在送料、振动、接触和分离过程中积累电荷;当引脚接触金属治具或其他导体时,放电持续时间可能短于1纳秒,峰值电流可达到数安培乃至更高。具体破坏程度取决于器件、电容、充电电压、封装和接触条件。

这意味着托盘的表面电阻不是越低越好,也不是达到某个区间就自动解决CDM。ESD Association指出,低充电特性不能仅由电阻或电阻率预测;包装还要根据是在EPA内部还是外部使用,评估耗散、接地能力与放电屏蔽要求。器件的HBM和CDM耐受等级也应进入控制方案。

因此,透明托盘项目至少需要把材料和系统分开验证:材料侧测表面电学、摩擦起电倾向和耐久;系统侧确认器件敏感度、自动化搬运路径、接地与等电位、必要的离子化控制,以及托盘在EPA内外的包装功能。仅靠“换成更导电的塑料”可能掩盖真正的风险来源。

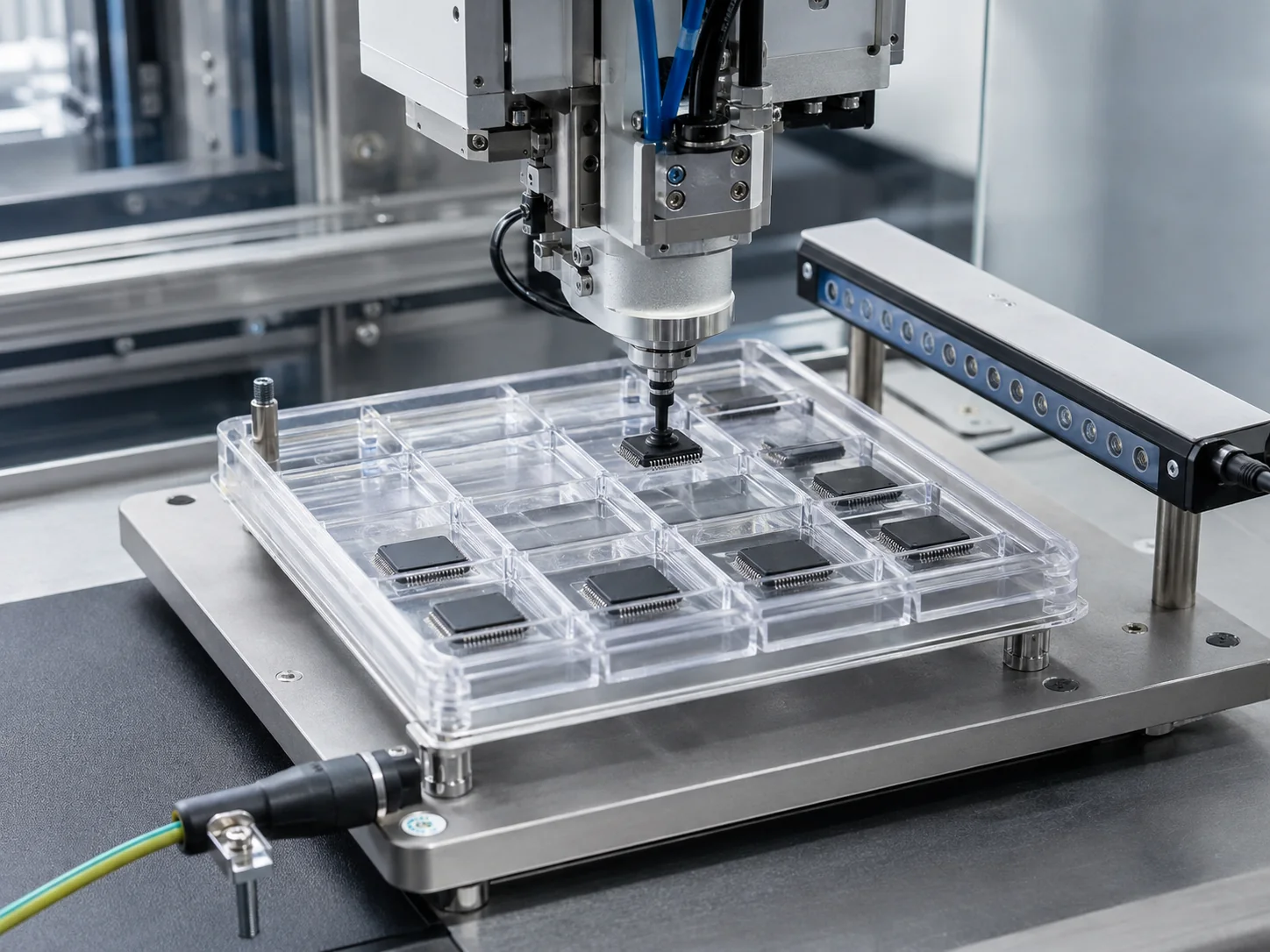

透明防静电芯片托盘在机器人搬运、接地与离子化条件下控制CDM风险

项目验证:一次透明面板试模如何暴露成型问题

案例来源说明:以下数据来自科透仕匿名医疗监护仪透明面板项目记录。它不是芯片托盘案例,但同样采用DGK-ABS KJD890TM,可用于说明为什么透明防静电制件必须做多位置和工艺复核。

第一轮试模采用85°C干燥4至5小时、195-210°C注塑温度和70°C模温。成型件透光率达到87%,表面电阻率为3.2×10⁸ Ω/□,但约1.2 mm薄壁和流动末端出现雾斑。团队将模温调整到75°C,并采用慢—中—慢多级注射,第二轮后雾斑消失。

这个案例的价值不在于把75°C复制到所有托盘,而在于证明“平均数据合格”仍可能存在局部失效。芯片托盘应采用同样的验证逻辑:先划定关键测点,再把电学、光学、尺寸和外观与每一版工艺参数对应起来。

验证对象第一轮结果调整与结论
整体透光率87%达到该项目目标
表面电阻率3.2×10⁸ Ω/□达到该项目范围
1.2 mm薄壁流动末端出现轻微雾斑提高模温并调整注射速度后消失
耐久复测500次酒精擦拭后仍为10⁸-10⁹ Ω/□记录处理条件,结果仅适用于该项目

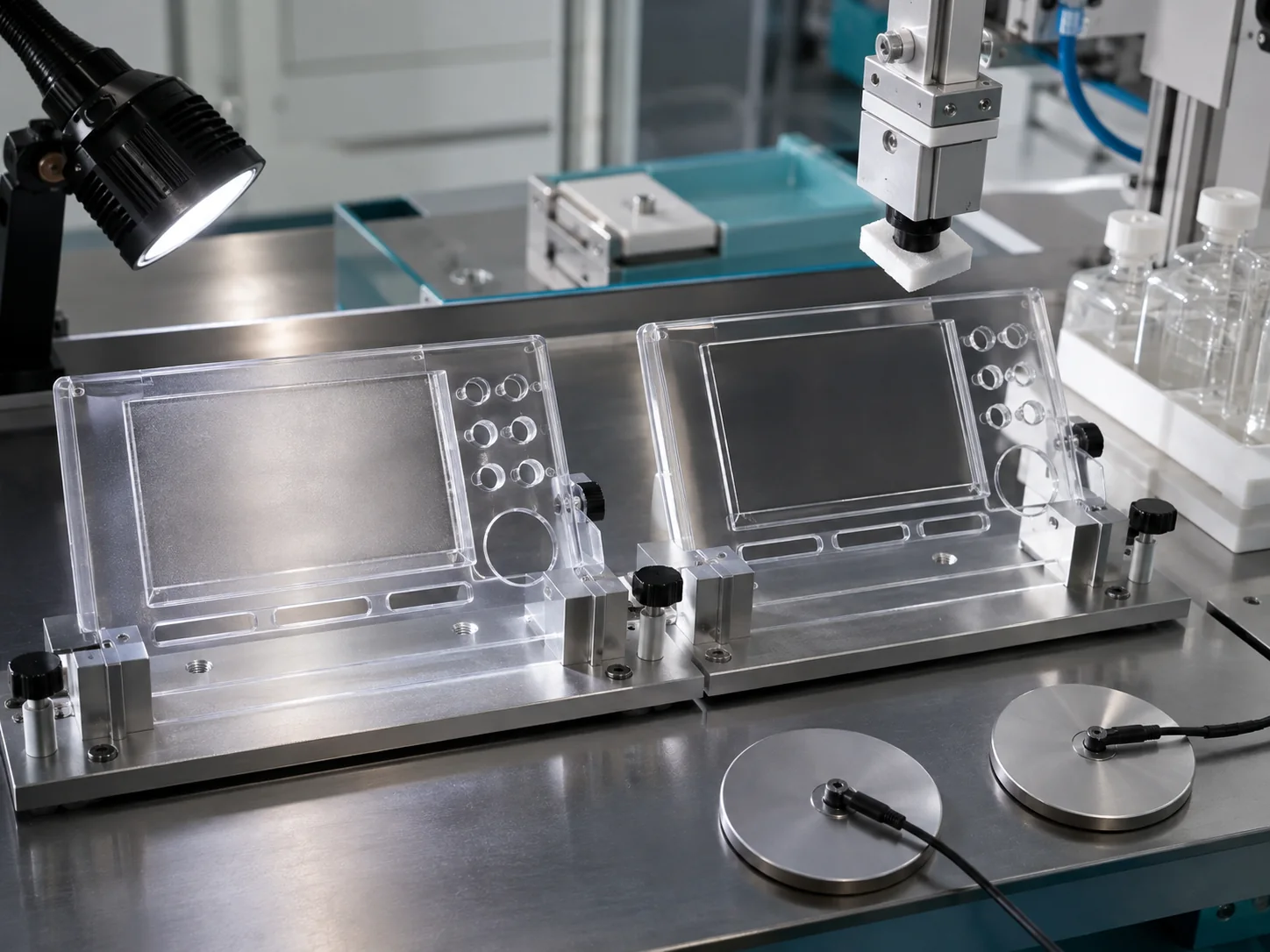

匿名透明防静电ABS面板的成型与酒精擦拭验证记录

透明防静电芯片托盘的验收清单

验证层级必须记录建议判定方式
材料牌号、批次、指标名称、单位、方法、电极区分表面电阻与表面电阻率
光学厚度、透光率、雾度、颜色和缺陷按视觉检测或人工观察需求设限
成型件浇口、中段、末端、熔接痕和接触区报告各点分布,不只报平均值
环境温度、湿度、调节时间和读数时间加入真实车间的最低湿度条件
耐久清洗剂、次数、温度、烘烤与存放时间使用同一方法做处理前后对比
ESD系统器件HBM/CDM等级、EPA位置、接地、离子化按实际搬运路径做风险评估
量产批次抽样、测点编号、异常和变更记录建立趋势图并保留追溯信息

项目初筛时,可交叉核对公开的透明防静电ABS数据,再结合材料测试、样件与量产导入能力建立真实托盘验证计划。透明ABS适用于需要观察内部状态且不承担高温烘烤的场景,选型时仍需确认实际工况是否超出材料耐温边界。

数据说明与适用边界

材料参数参考科透仕DGK-ABS KJD890TM资料及公开产品数据,复核日期为2026-09-06;文中已分别标明表面电阻与表面电阻率。案例数据来自科透仕匿名医疗监护仪透明面板的试模、擦拭、低湿、交付及售后记录。

本文用于材料筛选和验证方案沟通,不构成半导体器件可靠性认证或具体ESD工程验收结论。ANSI/ESD S541、ANSI/ESD S20.20、IEC 61340-5-1及客户规范的适用版本和限值,应由项目负责人结合器件敏感度、EPA边界和实际测试方法确认。
