典型应用部件
电子半导体客户通常不是只买一种“防静电材料”，而是在解决静电损伤、颗粒污染、仓位识别和自动化搬运稳定性。科透仕从免费样板开始确认表面电阻、透明度、雾度和基础成型适配，再进入中试和试模验证。

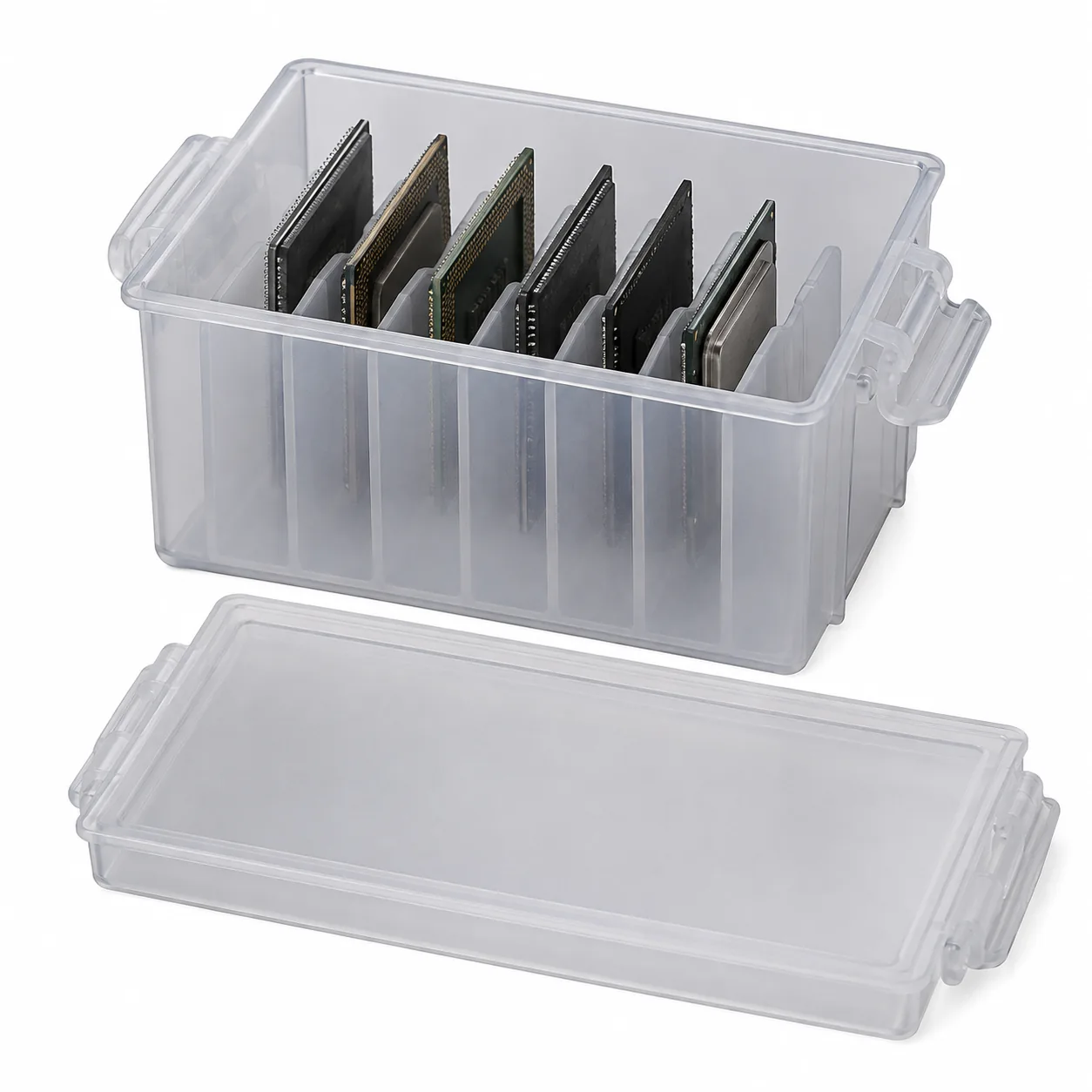

- IC托盘、芯片载具、料盘透明盖

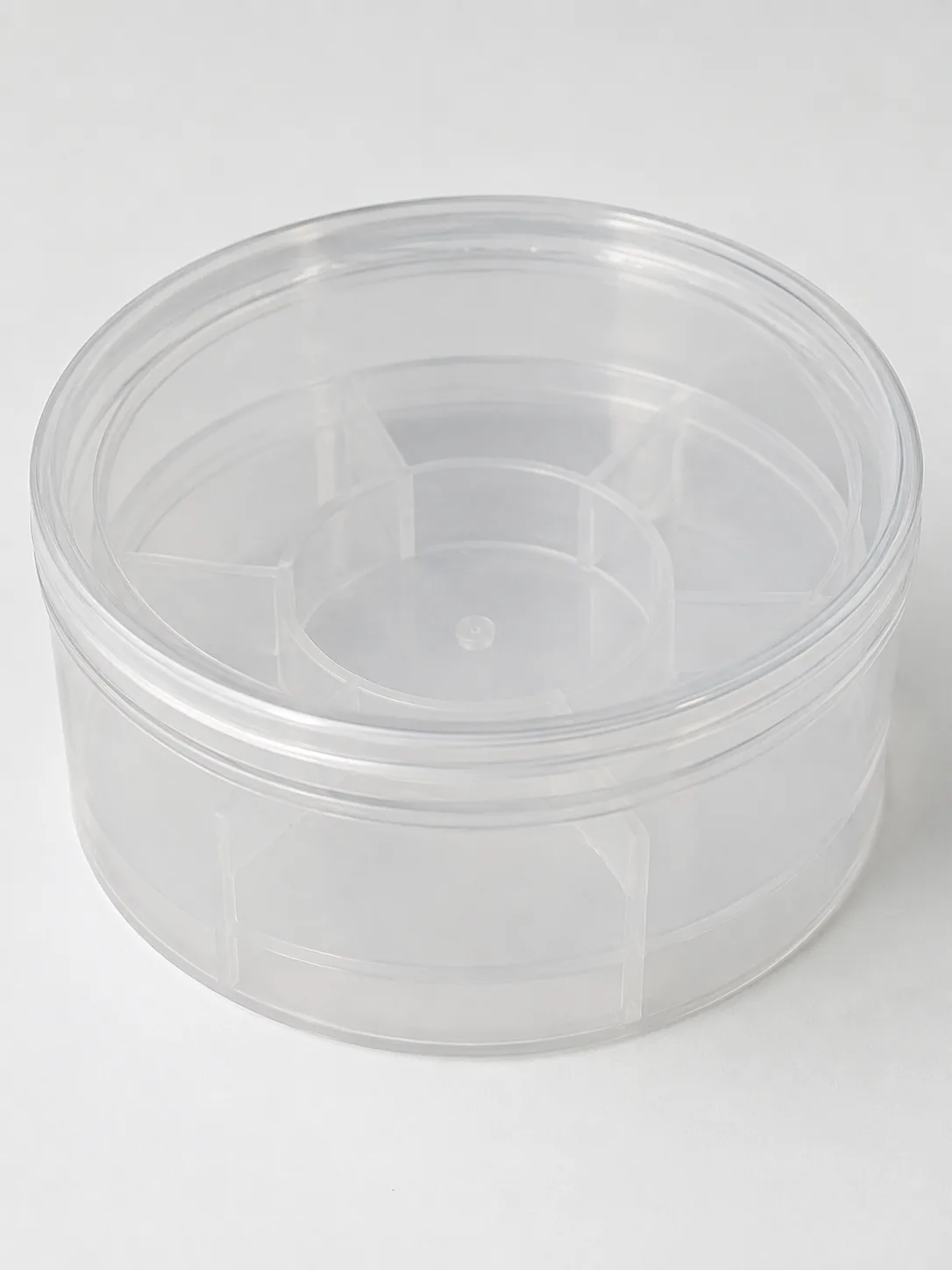

- 晶圆盒观察窗、设备门板、透明防护罩
- 洁净室周转盒、电子元件包装与自动化取放部件
行业要求
电子半导体项目先看这四类风险
将行业要求、当前痛点和对应解决路径放在同一视图，便于快速比较透明防静电材料如何匹配电子半导体应用。
| 行业要求 | 当前痛点 | 科透仕对应方案 |
|---|---|---|
| ESD防护 | 芯片、元件和载具周转中存在静电吸附、放电和污染风险。 | 按项目目标调整表面电阻区间，匹配托盘、周转盒、观察窗和防护罩。 |
| 洁净周转 | 透明件容易因粉尘、油污、擦拭发白影响洁净外观。 | 结合透明防静电ABS、PMMA或其他透明材料路线评估清洁和外观边界。 |
| 可视识别 | 仓位、标签、芯片状态和设备内部状态需要直接目视确认。 | 控制透明度、雾度和颜色，帮助观察窗、透明盖和载具保持识别效率。 |
| 自动化取放 | 托盘翘曲、尺寸偏差和结构缩水会影响机械手取放和堆叠。 | 材料、模具和注塑窗口同步评估，提前确认壁厚、定位边界和成型风险。 |
性能指标
优势性能
把透明防静电项目早期最需要确认的五项数据放在同一视图，便于采购、研发和模具团队快速对齐。
85%
透明度
适合观察窗、透明盖、标签识别和内部状态目视确认。
108
防静电等级
以表面电阻目标确认防静电区间，降低静电吸附和ESD风险。
12.3KJ/㎡
冲击强度
用于评估周转、取放、装配和设备防护中的抗冲击表现。
39MPa
拉伸强度
拉伸方式：50mm/min，GB/T1040-2006。
48g/10min
熔指
用于判断注塑、挤出、吸塑和试模阶段的加工窗口。
支持ESD目标、透明度、洁净外观、托盘结构和成型工艺定制。
ESD与洁净指标
- 表面电阻
- 粉尘吸附
- 透明度 / 雾度
- 擦拭外观
载具验证路径
- 样板测试
- 5KG中试
- 试模取放
- 堆叠复测
工程交付物
- 材料路线
- ESD目标
- DFM要点
- 成型窗口
量产导入协同
- 材料工程师
- 模具工程师
- 注塑工程师
- 品质检验
报价方案
透明防静电材料报价方案
面向电子半导体透明防静电产品定制，科透仕把报价拆成免费样板、中试、终试和模具费四个阶段，便于客户控制验证成本并逐步锁定量产方案。
免费样板
用于测试导电性能、透明度、雾度和基础外观，适合透明防静电材料选型初期验证。
样板免费中试材料
中试透明防静电材料每公斤45元人民币，可提供5KG小包，适合试模、试产和小批量复测。
45元/公斤，5KG起终试配方
终试锁定独家配方，根据颜色、透明度、防静电等级、基材和工艺确认量产窗口。
约45-48元/公斤模具费咨询
模具费根据产品尺寸、结构、穴数、抛光等级、试模要求和交付周期单独评估。
按产品咨询常见问答
常见问答
以下问题覆盖材料选择、样板测试、中试验证、报价方式和模具评估，便于项目早期快速确认下一步。

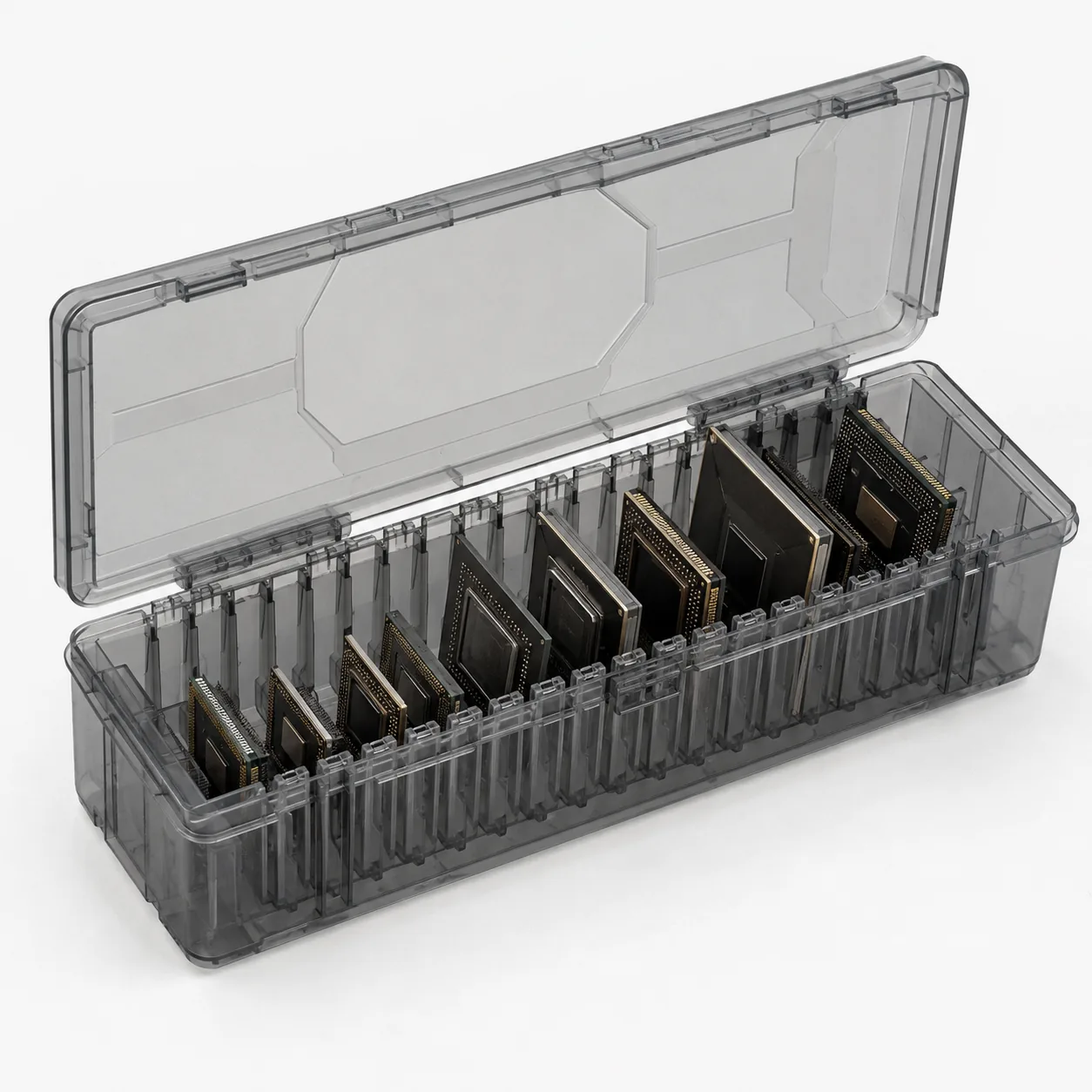

芯片托盘、IC 周转盒为什么需要透明防静电材料？
芯片、IC 及精密电子元件在周转、检测和储存过程中，需要同时兼顾静电控制、内部物料可视和表面洁净。
普通透明塑料容易积累静电并吸附灰尘，而传统导电材料通常透明度较低。透明防静电材料更适合用于芯片托盘、IC 周转盒、透明盖板、检测治具及设备观察窗等既需要可视，又需要静电控制的部件。
芯片托盘应该选择什么防静电等级？
不能只根据“芯片托盘”这一产品名称直接确定阻值。
实际选型需要结合器件的静电敏感程度、接触方式、周转环境以及客户内部 ESD 标准综合判断。
例如，需要较快电荷耗散的托盘和周转载具，可以考虑更低的表面电阻范围；对于更重视透明度和静电积累控制的透明部件，则需要在防静电等级与透明度之间进行平衡。
最终建议通过实际制件测试确定。
防静电等级越高，透明度会不会越差？
防静电性能与透明度之间通常存在一定的平衡关系。
材料体系、添加比例、产品厚度以及基材类型都会影响最终的表面电阻、透光率和雾度。
因此透明防静电材料开发不能只确定一个阻值，而应该同时确认：目标表面电阻、透光率、雾度、产品厚度及外观要求。再根据实际产品进行配方匹配。
透明防静电材料会不会析出、掉粉或污染电子元件？
对于芯片、IC 和精密电子元件周转载具，除了防静电性能，还需要关注材料的析出、迁移、表面洁净度以及摩擦产生颗粒等问题。
对于洁净度要求较高的应用，建议根据实际使用环境进一步进行表面洁净、擦拭、挥发物或颗粒相关验证。
材料是否适合半导体应用，不能只看表面电阻一个指标。
为什么材料测试合格，注塑后的托盘阻值还可能发生变化？
最终制品的防静电性能不仅由原材料决定。
实际注塑过程中，成型温度、剪切、流动距离、产品壁厚、浇口位置、材料分散状态以及模具结构都可能影响最终制品不同位置的性能。
因此对于芯片托盘、透明周转盒和复杂电子部件，更建议进行实际注塑件测试，而不是只依据原材料粒子的检测数据判断。
半导体电子项目打样阶段建议测试哪些指标？
建议根据产品实际使用场景重点验证：
- 表面电阻：确认是否达到目标 ESD 等级；
- 透光率与雾度：判断内部器件识别是否满足要求；
- 湿度稳定性：观察不同环境下防静电性能变化；
- 擦拭稳定性：验证酒精或清洁后的性能保持；
- 注塑外观与流动性：检查流痕、银丝、缺胶及透明外观；
- 实际制件性能：确认注塑后的阻值、尺寸及外观是否满足最终产品要求。
对于正式项目，建议以实际制件验证结果作为最终材料选型依据。
