表面电阻合格仍吸尘?摩擦起电、静电压与电荷衰减验证

表面电阻率合格是静电控制的第一步。把摩擦起电峰值、电荷衰减速度和真实吸尘表现一起纳入验证,才能让透明防静电制件从“材料合格”稳定走向“应用成功”。

透明ABS制件在实验室接受表面电阻率与静电吸尘验证

文章问答

阻值合格仍吸尘的四个关键问题

表面电阻率合格,为什么还会吸尘?

因为表面电阻率只反映既有电荷的泄放能力。接触材料、分离速度、压力、湿度、制件几何和接地路径还会共同决定摩擦起电量与残余表面电位。

静电压与表面电阻率是什么关系?

表面电阻率体现泄放能力,静电压体现具体接触分离后的起电结果。把两项并列测试,可以快速分清问题来自材料、动作还是接地路径。

电荷衰减越快越好吗?

要结合器件、接地路径和使用场景判断。报告至少要写明起始电位、终止阈值、调湿条件、样件状态和是否接地,单报一个“衰减时间”无法复现。

DGK-ABS KJD890TM适合怎样验证?

以10⁸–10¹⁰ Ω/□表面电阻率和高流动成型数据作为稳定起点,再把真实保护膜、吸嘴、擦拭布和安装接地带入静电压与衰减测试,能更快完成应用定型。

先给结论:把“泄放、起电、衰减”组合起来,吸尘问题就能被定位

“材料阻值已经合格,为什么制件表面还是会吸灰?”这是我在透明防静电项目里听到最多的问题之一。很多时候,客户并没有选错材料,只是把表面电阻率当成了全部答案。阻值是一张静态照片,而保护膜剥离、机械手取放、无尘布擦拭和叠盘分离才是制件每天真正经历的动态过程。

透明塑料与保护膜、无尘布、橡胶吸嘴或另一件塑料发生接触与分离时会交换电荷。DGK-ABS KJD890TM的10⁸–10¹⁰ Ω/□表面电阻率为电荷提供了稳定泄放路径;项目进一步控制分离动作、接地方式和局部几何,就能把表面残余电位和粉尘吸附一起降下来。

成熟的抗静电验证会给出三条彼此呼应的证据:制件在目标动作下产生的峰值表面电位、电位随时间下降的曲线,以及相同清洁和曝光条件下的颗粒表现。三条证据指向一致,材料选择、结构优化和量产判定都会更直接。

表面电阻率、摩擦静电压和电荷衰减分别测什么

指标回答的问题关键记录工程价值
表面电阻率(Ω/□)电荷沿材料表面泄放的难易标准、仪器、电极、试样状态、温湿度、加压与读数时间建立材料和批次的稳定基线
摩擦后表面电位/静电压(V)规定接触与分离后产生并保留多少电位对磨材料、接触压力、次数、速度、测距、极性与峰值直接找到最强的起电动作
电荷衰减时间(s)电位从规定起点下降到规定阈值需要多久起止电位、计时规则、接地状态、温湿度与重复次数验证材料与接地结构的协同效率
颗粒吸附观察真实表面是否对目标粉尘形成可见吸附颗粒类型、粒径范围、暴露时间、照明、图像与清洁基线把电学改善转换为可见结果

单位也要统一:表面电阻通常以Ω表示,表面电阻率以Ω/□表示,体积电阻率以Ω·cm表示,静电压以V表示,衰减时间以s表示。名称相近并不表示测量对象相同。

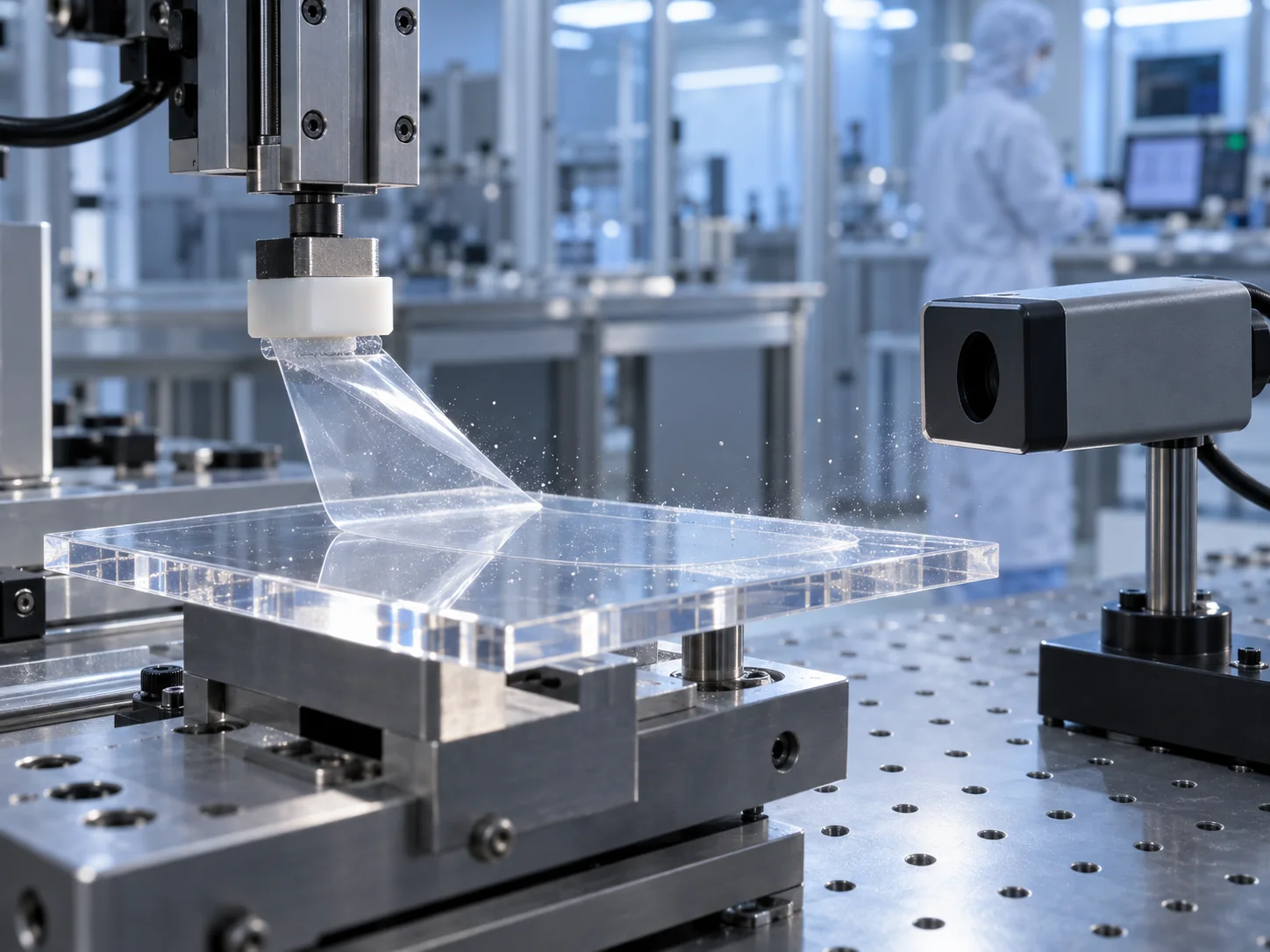

透明ABS样板与保护膜进行可重复接触分离的摩擦起电测试

为什么同一阻值范围内,制件吸尘表现仍可能不同

1. 接触材料与分离动作不同

保护膜剥离、机械手吸嘴抬起、无尘布擦拭和塑料件叠放会形成不同的接触面积、压力和分离速度。仅改变其中一个变量,起电极性和峰值都可能变化,因此样板测试要尽量复现真实动作。

2. 低湿会同时影响起电与泄放

湿度变化会改变表面水分和泄放路径。把样件先放到客户车间的最低湿度条件调节,再完成同一程序的电阻率、静电压和衰减测试,可以提前锁定干燥季节的稳定表现。

3. 制件几何与安装方式会改变电场

薄壁边缘、筋位、孤立区域、嵌件和接地接触面积都会影响局部电位。对真实外壳、托盘或视窗进行多点扫描,往往能在一次试模内找到需要优化的结构位置。

4. 污染、擦拭与磨耗改变表面状态

脱模剂、指纹、清洗剂残留和反复擦拭会同时影响阻值、起电和粉尘黏附。把处理前后数据放在同一张趋势表中,就能清楚看到材料表面状态是否持续稳定。

一套可执行的四层验证:从材料到真实吸尘

我们的习惯是先把现场动作拍下来,再设计实验。一个看似随意的动作——比如操作员从右上角快速揭膜——往往比更换测试电极更能解释异常。测试流程越贴近真实工位,后面的工艺调整越有效。

  1. 材料层:先确认牌号、批次与表面电阻率,完整记录电极和环境,排除单位与方法混用。
  2. 起电层:使用真实保护膜、擦拭布、吸嘴或配对零件,固定压力、次数和分离速度,记录正负极性与峰值静电压。
  3. 衰减层:在相同调湿状态下记录从规定起始电位到规定阈值的时间,并分别验证自由放置、安装和设计接地状态。
  4. 应用层:在统一清洁基线、颗粒和曝光条件下拍照或计数,确认电学变化是否与真实吸尘、视觉干扰或器件风险相关。

若项目还需要同时验证透光率、雾度和擦拭耐久,可沿用抗静电ABS电阻、透光率与耐久性验证中的样件与报告结构,并加入摩擦起电和电荷衰减两项,让电学、光学与耐久数据形成一套完整证据链。

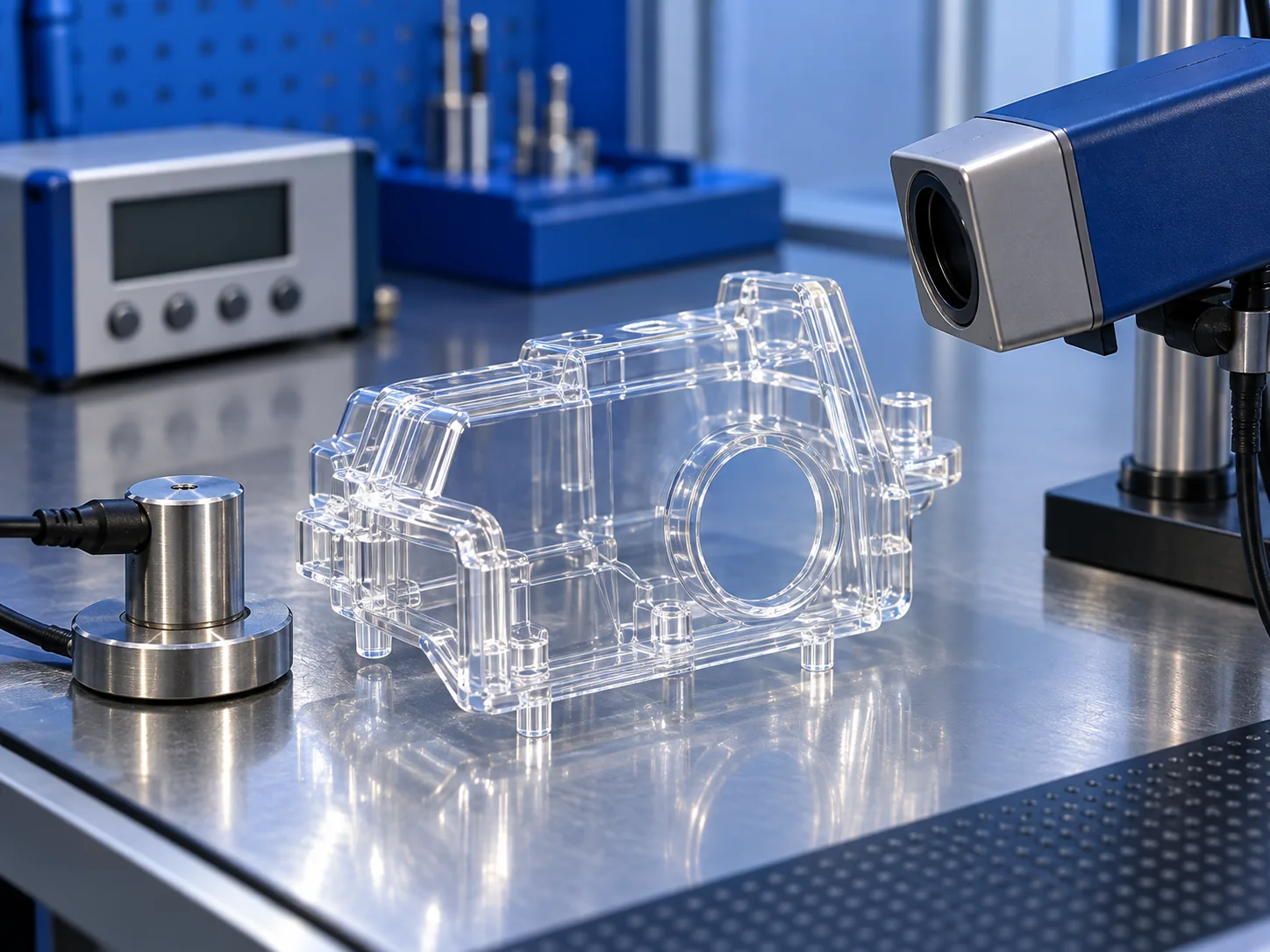

透明防静电ABS制件使用非接触静电仪与接地端进行电荷衰减验证

为什么DGK-ABS KJD890TM适合作为低吸尘透明制件的起点

DGK-ABS KJD890TM把高透明、永久抗静电和高流动注塑集中在一个材料体系中。10⁸–10¹⁰ Ω/□表面电阻率建立泄放基础,48 g/10 min熔体质量流动速率有利于复杂透明结构充填,力学和耐热数据也让工程团队能够同步评估外观、装配和使用环境。

性能表项目标称数据可用于什么判断
表面电阻率10⁸–10¹⁰ Ω/□,GB/T 1401-2002建立稳定的表面电荷泄放基础
熔体质量流动速率48 g/10 min,220°C/10 kg支持薄壁、筋位和较长流程的充填优化
密度1.118 g/cm³重量和用料估算
热变形温度85°C,0.45 MPa评估制件的工作温度与结构稳定性
弯曲强度 / 弯曲模量57 MPa / 1612 MPa评估透明外壳、托盘和面板的结构刚度
拉伸强度 / 屈服强度39 MPa / 40.3 MPa支持卡扣、边框与装配结构设计
断裂伸长率35.8%材料延展性参考
缺口冲击强度Charpy 10.5 kJ/m²;Izod 12.3 kJ/m²,23°C评估搬运碰撞和装配冲击表现
成型起点85°C干燥4–5 h;195–210°C注塑;70°C模温试模起始窗口,最终参数由设备、模具和制件确认

项目开发时,以这组材料数据作为已知底座,再用客户制件补齐透光率、雾度、摩擦静电压、电荷衰减和耐久曲线,就能从选材快速推进到量产窗口。

三个客户项目复盘:从吸尘问题走向稳定量产

案例说明:以下为多个项目经验整理形成的匿名综合案例。客户名称和产品细节做了处理,保留的是工程问题、判断过程和项目结果。

案例一:机器视觉防护罩——问题不在材料,而在揭膜动作和边缘接地

现场起点。客户生产的是一款透明机器视觉防护罩,镜头需要穿过罩体观察内部装配。首批样件外观清澈,表面电阻率也处于项目范围,但装机半天后,镜头正前方总会出现一圈细灰。操作员擦得越勤,灰回来的越快。客户最初怀疑材料的抗静电效果不稳定,准备直接更换牌号。

第一次排查。我们收到罩体和现场使用的保护膜后,没有先测标准样板,而是复现包装开箱:揭膜、拿取、擦拭、安装。静电扫描发现,罩体中央的泄放表现很平稳,真正活跃的是靠近镜头的翻边。操作员从一个固定角度快速揭膜时,薄膜分离一直扫过这条翻边;而翻边又通过结构与主接地点隔开,电荷容易在局部停留。材料本身并没有失控,问题是“强起电动作”和“弱泄放位置”刚好重叠。

工程调整。团队继续使用DGK-ABS KJD890TM,以10⁸–10¹⁰ Ω/□表面电阻率作为电学基础,并利用48 g/10 min的高流动特点完成薄壁翻边充填。工艺从85°C干燥4–5 h、195–210°C注塑和70°C模温起步。同时,包装端调整了保护膜的揭离方向和速度,结构端让边缘区域与安装接地点形成更连续的泄放路径,清洁端则统一无尘布和单向擦拭动作。

项目结果。第二轮装机观察中,镜头周围原本集中的粉尘环明显减少,擦拭后的回附速度也慢了下来。更重要的是,客户没有为一个局部动作问题付出重新选材和重开模的成本。这一轮最后沉淀成三项量产控制:保护膜剥离SOP、罩体四点静电扫描和安装接地检查,项目顺利进入小批量试产。

案例二:透明芯片托盘——中心点合格,叠盘接触边才是关键

现场起点。客户希望用透明托盘提升芯片型号识别和视觉检测效率。样件中心位置的数据一直稳定,但自动上料运行一段时间后,托盘边缘和少数芯片格附近会出现局部吸尘。因为中心点复测没有异常,生产、品质和设备团队一度各自寻找原因:有人怀疑注塑批次,有人怀疑离子风,也有人把问题归到洁净室管理。

把托盘当成一条路径来测。我们没有继续增加中心点测试次数,而是沿着材料在模具中的流动路径和托盘在设备中的接触路径重新布点:浇口、流动中段、流动末端、芯片接触格、叠盘边和机械手取放区。测试状态也从单一空盘扩展为空盘、叠盘分离、盖膜接触、机械手取放和接地工装安装。这样一排下来,问题很快清楚了——盘体大部分区域的泄放表现一致,反复接触分离的叠盘边才是静电波动最集中的位置。

两端一起调整。材料端继续使用DGK-ABS KJD890TM,依据85°C干燥4–5 h、195–210°C注塑和70°C模温建立稳定试模窗口;模具端重点观察流动末端和薄壁格位;设备端则优化叠盘抬升节拍、接触结构和接地方式。相比单纯追求更低阻值,这套组合动作更快,也更贴近托盘真实使用状态。

项目结果。优化后的托盘在连续上料中的粉尘分布明显均匀,原本集中在叠盘边的异常得到控制。客户随后把六个关键测点写入来料和批次抽检规范,并将“空盘+叠盘分离”设为固定测试动作。材料、模具和自动化团队终于使用同一套数据沟通,量产导入速度明显加快。若要进一步梳理托盘材料、成型和CDM系统的关系,可参照透明防静电芯片托盘的三种失效逻辑。

案例三:可视医疗面板——把“越擦越吸灰”改成可管理的清洁流程

现场起点。这类面板每天都会被清洁,客户最关心的是透明度、低吸尘和维护效率。早期试用时,不同班次使用的无尘布、清洁剂用量和擦拭方向并不一致。有的面板清洁后很快恢复干净,有的则在短时间内重新吸附纤维和细尘。单看材料数据,大家都觉得合格;回到现场,却总感觉结果“看运气”。

先统一动作,再比较材料。团队将清洁剂、无尘布、擦拭负载、次数和方向固定下来,随后在处理前后记录表面电阻率、擦拭后的峰值电位、衰减趋势和透视外观。DGK-ABS KJD890TM的10⁸–10¹⁰ Ω/□表面电阻率提供了稳定起点,39 MPa拉伸强度、40.3 MPa屈服强度和35.8%断裂伸长率也让卡扣与边框设计可以同步推进。

从材料问题变成流程问题。数据放在一起后,班次之间的差异不再神秘:高频往复擦拭更容易在短时间内形成集中起电,清洁剂残留也会改变表面状态。团队调整为单向、定负载擦拭,并增加短暂静置与外观检查。生产端使用同一套方法抽检,客户现场也沿用相同SOP,双方的数据终于能够直接对照。

项目结果。面板清洁后的粉尘回附明显改善,透明观察区域保持得更干净,维护人员也减少了重复擦拭。客户最终得到的不只是一个材料牌号,而是一套可以培训、抽检和追溯的清洁方法。对医疗设备、实验室观察窗和经常维护的透明罩体,这种方法通常比单独追逐某一个电阻数字更有价值。

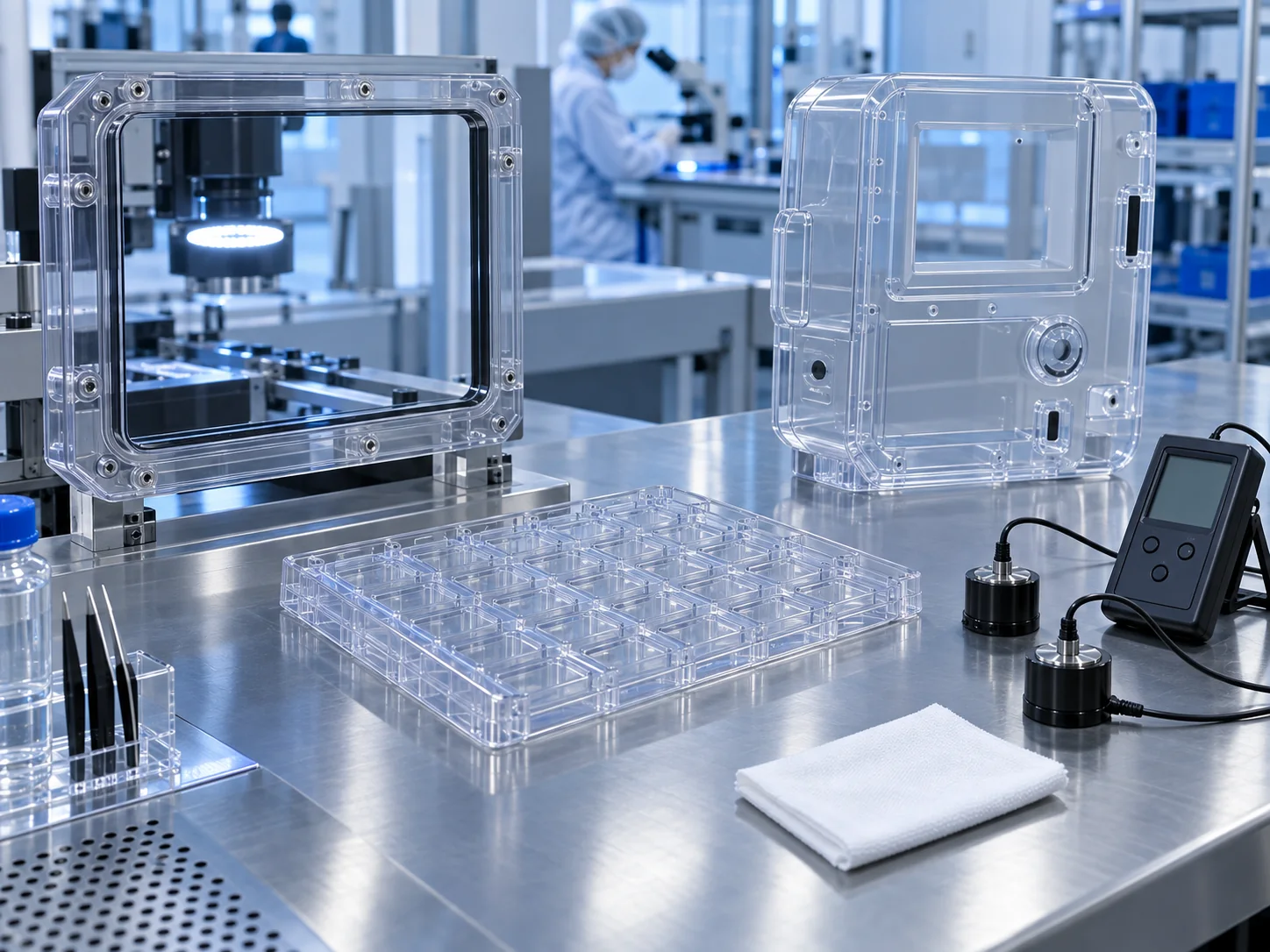

机器视觉视窗、透明芯片托盘与医疗面板的四层防静电验证场景

快速判断矩阵:看到什么现象,就先优化什么

现场现象优先检查高效动作预期改善
保护膜剥离后立刻吸尘剥离速度、角度和膜材固定剥离程序并同步测峰值电位锁定最强起电动作,快速优化包装工艺
边缘和筋位比中央更易积尘局部几何、流动末端与接地连续性多点扫描并调整结构或接地点缩小局部高电位区域
冬季表现比夏季波动大最低湿度与调节时间建立低湿基线和季节性抽检让全年数据保持可预测
擦拭后短时间再次吸尘擦拭布、清洁剂残留与动作统一清洁SOP并做处理前后对照兼顾清洁效率与低起电表现
材料板稳定、量产件有差异干燥、熔体温度、流动路径和测点把电学数据与每版试模参数绑定建立可复制的成型窗口

项目验收清单:让数据能复现、能比较、能追溯

验证项报告记录建议判定原则
样件身份牌号、批次、颜色、壁厚、模次和测点编号材料板与真实制件分开报告
环境温度、相对湿度、调节时间和清洁状态包含真实使用的最低湿度
表面电阻率Ω/□、标准、仪器、电极、电压和读数时间先统一方法,再比较位置与批次
摩擦起电配对材料、压力、次数、速度、测距、峰值与极性复现真实接触分离动作
电荷衰减起始电位、终止阈值、计时方式和接地状态比较安装前后与耐久前后
吸尘结果颗粒、暴露、照明、图像或计数方法与电学数据一一对应,不凭肉眼印象单独判定
耐久与量产擦拭、清洗、磨耗、批次和工艺变更记录任何变更后复核关键电学与外观指标

数据与案例口径

本文材料数值来自科透仕DGK-ABS KJD890TM性能表,核对日期为2026-09-11;单位、测试条件和成型参数均按原表统一呈现。

三个案例为匿名综合项目复盘,集中呈现透明防静电ABS从材料筛选、样件测试到量产优化的典型成功路径。项目报告可按本文矩阵补充实际静电压、衰减、光学和耐久结果。
